Технические данные рифлёного машинного оборудования коробки

Рифлёное машинное оборудование коробки

A) 4 адвокатского сословия Rotary Creasing & автомат для резки:

ТЕХНИЧЕСКИЕ ДАННЫЕ
Размер	Питание листа MIN./Макс.	Мотор H.P.	Площадь пола	Приблизительно вес. В kg.
65″	15″ / 60″	1.0	8′ X 5′	2000
75″	15″ / 70″	1.5	9′ X 5′	3000
85″	15″ / 80″	1.5	10′ X 5′	3300

СПЕЦИФИКАЦИИ:

• Эта машина использована для резать и creasing на рифленых листах одновременно.

• Машина имеет 4 резать и 4 creasing плашки.

• И вырезывание & creasing плашки сделаны в 2 половинном для легкой для того чтобы отрегулировать или двинуть от вала.

• Машина крепка и содержит рассортированные ножи стали сплава для сметливости длинной жизни & ровного вырезывания.

• Своя функция creasing & режущ рифленый лист согласно необходимому измерению.

• Датчики обеспечены для точных вырезывания и creasing листов.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Машина Размер	Мотор	Площадь пола	Высота машины	Вес брутто	Производственная мощность
	(H.P)
65″	1.5	55″ x 85″	48″	2,200	5,000
75″	2	55″ x100″	48″	2,600	5,000
85″	2	55″ x110″	48″	2,800	5,000
95″	2	55″ x 120″	48″	3,000	5,000
105″	2	55″ x130″	48″	3,200	5,000

B) Резец доски

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размер	Площадь пола	Приблизительно вес. В kg.
45″	5’ X 6’	450
55″	6’ X 6’	500
65″	7’ X 6’	550

C) Ексцентрическое Slotter

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размер	Глубина Макс шлица.	Минимальне расстояние между 2 шлицами	Мотор H.P.	Площадь пола	Приблизительно вес. В kg.
65″	12″	4″	1.5	8’ X 4’	2000
75″	12″	5″	2.0	9’ X 4’	3000
85″	12″	5″	2.0	10’ X 4’	3300

СПЕЦИФИКАЦИИ:

• Машина пробивает вне шлицы и края стежком рифленого листа.

• Блоки шлицев установлены над ексцентрическым роликом причиняя их двинуть точно, как требовалось.

• Машина имеет 3 прорезать и угловойые приставные резаки одно, способные для того чтобы пробить вне несколько доск одновременно.

• Обеспечены, что на таблице питания, поддерживают направляющие выступы лист на точных угле & размере.

• Расположение шкафа там установить бумажную регулировку ножей легко.

• Ножи работают как scissor для точности и ровного вырезывания.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Машина Размер	Минимум	Максимум	Мотор	Площадь пола	Машина	Вес брутто	Продукция
	Космос	Глубина шлица	(H.P)		Высота		Емкость
Между шлицами
65″	5″	12″	2	55″x 90″	58″	2,200	30
75″	6″	18″	3	58″x 100″	62″	2,800	30
85″	6″	18″	3	58″x 110″	62″	3,000	30
95″	6″	18″	3	58″x 120″	62″	3,200	30
105″	6″	18″	3	58″x 130″	62″	3,400	30

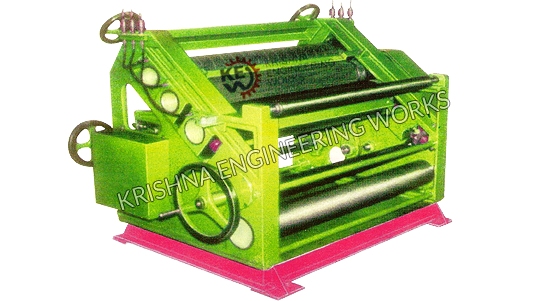

D) Машина вкосую одиночной бумаги стороны рифлёная

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размер	Мотор H.P. M/c./ R/s.	Нагрузка подогревателя	Максимальн Скорость RFT/минута.	Площадь пола	Приблизительно вес. В kg.
42”	5.0 / 1.5	21 KW	100	16’ X 7’	3250
52”	7.5 / 1.5	21 KW	100	16’ X 8’	3750
62”	7.5 / 1.5	21 KW	100	16’ X 9’	4250

СПЕЦИФИКАЦИИ:

• Это сверхмощно исключительно высокая точность и робастный тип машина конструкция для высокой скорости продукции.

• Крены каннелюры установлены на подшипниках для работы в тяжелых условиях на высокий плавный ход и более длинняя жизнь.

• Крены каннелюры мельчайше закончены для того чтобы дать совершенное впечатление на доске.

• Ролики камеди трудный кром для более лучшего представления и жизнь.

• Конструкция машины, котор нужно побежать на топлении электрических/пара.

• 2 предподогревателя снабжены demoisturise бумага.

• Крены каннелюры сделаны из специальной стали сплава на более лучшие представление и жизнь.

• Машина моторизовала собственную личность нагружая твиновскую стойку вьюрка вала с 3 помощями валов разматывать в легком времени сбережений деятельности.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Машина Размер	Мотор	Боилер	Пар	Площадь пола	Машина Высота	Больш Вес	Продукция Емкость
	Необходимо	Kcal/Hr	Давление
(H.P)	(Kg/cu Mtr)	(Килограммы)	(RF/PM)
42″	10	1 Lac	12-Oct	96″ x 180″	72″	4,000	150
52″	10	1 Lac	12-Oct	105″ x 180″	72″	4.2	150
62″	10	1 Lac	12-Oct	115″ x 195″	72″	4,600	150
72″	15	1.5 Lac	14-Dec	125″ x 200″	72″	4,800	150
82″	15	2.0 Lac	14-Dec	135″ x 210″	72″	5	150

E) Роторный резец листа

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размер	Мотор H.P.	Длина вырезывания MIN./Макс.Роторный резец листа	Максимальн Выход Лист/MIN.	Площадь пола	Приблизительно вес. В kg.
52”	2	20” / 80”	80	6’ X 8’	1900
62”	2	20” / 80”	80	7’ X 8’	2100

СПЕЦИФИКАЦИИ:

• Эта машина конструирована для высокой продукции и прямого вырезывания листа или 2 ply рифлёных – взойдите на борт без дискредитирующих каннелюр & бумаги вкладыша.

• Эту машину можно использовать как независимый блок или может быть синхронизирована к машине рифлевания для сразу и точного вырезывания листа которое уменьшает процент рассыпки.

• Коробка передач PIV обеспечена для регулировать листа к необходимой длине.

• Обеспечены, что носит транспортер поставки листы вне.

• Мотор переменной скорости порекомендован для экономии в рассыпке на дополнительной стоимости.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размер машины	Требуемый мотор	Длина вырезывания	Площадь пола	Высота машины	Вес брутто	Производственная мощность
(H.P) ручная стойка вьюрка	(минио/максимально)	(Килограммы)	(минимально/максимально)
45″	3	20″/80″	82″x120″	48″	1600	20″ / 60″
52″	3	20″/80″	90″x120″	48″	1800	20″ / 60″
56″	3	20″/80″	95″x120″	48″	1900	20″ / 60″
62″	3	20″/80″	100 x120″	48″	2000	20″ / 60″
72″	3	20″/80″	110 x130″	48″	2200	20″ / 60″

F) Лист наклеивая машину:

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размер	Мотор H.P.	Площадь пола	Приблизительно вес. В kg.
65”	0.5	8’ / 3’	700
75”	0.5	9’ / 3’	750
85”	0.5	10’ / 3’	800

СПЕЦИФИКАЦИИ:

• Эта машина использована для применяться крепила на клею подсказка рифленой поверхности доски и специально конструировала для наклеивать рифленые листы различного ply и толщины.

• Grinded все крены, сбалансировано крепко chromed вызваны креном приемистости клея, креном давления & вальцами для нанесения и уравнивания покрытия.

• Обеспечены, что хранит поднос камеди камедь.

• Бортовая установка снабжена камедь комплекта в этой машине.

• Установку камеди можно сделать в микронах как пожелано.

• Она сохраняет время и камедь и конечный продукт сушат быстро из-за минимального применения камеди.

• Все ролики приспособлены с шаровым подшипником на плавный ход и более длинняя жизнь.

• Машина просто конструирована, сильно в конструкции и легка для того чтобы работать.

• Она убеждает бездефектной работы во время работы в непрерывном режиме.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Машина Размер	Мотор	Площадь пола	Машина	Вес брутто	Производственная мощность
	(H.P)		Высота
65″	0.5	30″ x 85″	45″	500	5000
75″	0.5	30″ x 96″	45″	600	5000
85″	0.5	30″ x 105″	45″	700	5000
95″	0.5	30″ x 105″	45″	800	5000
105″	0.5	30″ x 125″	45″	900	5000

G) Лист наклеивая машину:

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размер	Motop H.P.	Площадь пола	Приблизительно вес. В kg.
45” X 65”	1.5	4.0’ X 5.5’	900
65” X 75”	2.0	5.5’ X 6.5’	1000
65” X 90”	2.0	5.5’ X 7.5’	1200

H) Шить Машина:

СПЕЦИФИКАЦИИ: Значены, что шьет эта машина рифлёные коробки. Машина управляется муфтой спиральной пружины. Машина приспособлена с сеттером толщины для того чтобы отрегулировать зазор в зависимости от толщины доски. Унифицированы, и части взаимо- переменчивые и сделано из стали сплава. Машина может непрерывно бежать на быстром ходе. Эта машина исключительно конструирована для шить точности и качества. Эта машина доступна в прямо/моделях угловых/дна. ТЕХНИЧЕСКИЕ ДАННЫЕ

Машина Размер	Мотор необходимо	Площадь пола	Машина Высота	Вес брутто приблизительно (килограммы.)	Продукция Емкость (стежки в минуты)
(H.P)
20″	0.5	20″ x 38″	60″	250	350
30″	0.5	20″ x 48″	60″	250	350
36″	0.5	20″ x 55″	60′	275	350
42″	0.5	20″ x 62″	60″	300	350
48″	0.5	20″ x 68″	60″	300	350
